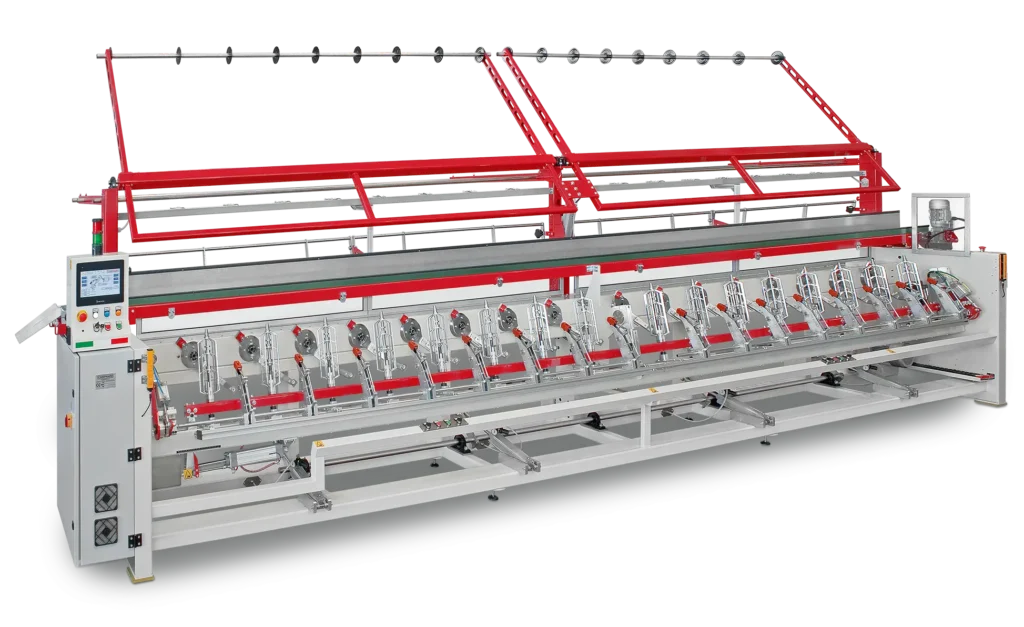

La gomitolatrice semiautomatica elettronica SCT.400 NEXUS è progettata per la produzione di gomitoli di alta qualità in lana, acrilico, cotone, filati misti, fantasia e fibre similari da 150 a 500 g. e con lunghezza da 20 a 36 cm.



La macchina è dotata del sistema elettronico di controllo del disegno e della forma del gomitolo più avanzato al mondo.



CARATTERISTICHE TECNICHE:


Numero di posizioni di avvolgimento: 12 e 16.

Il sistema di controllo programmabile multilingue touch screen NEXUS di 9,7″ a colori consente la gestione completa dei parametri operativi, tra cui:



• velocità di avvolgimento, regolabile da 50 a 700 rpm.
• movimento del banco fusi per la definizione della forma del gomitolo
• disegni del gomitolo e accostamenti del filo con rapporti variabili da 1:2.000 a 1:600.000.
  Il sistema è in grado di modificare automaticamente il disegno fino a quattro volte durante il ciclo di avvolgimento, permettendo la realizzazione di gomitoli più voluminosi e soffici.
  Tutti i parametri operativi possono essere memorizzati in 200 programmi, facilmente richiamabili di volta in volta secondo le esigenze produttive.



Il pannello consente la visualizzazione di messaggi utili all’operatore, quali:

• Messaggi di allarme con cronologia.
• Stato degli ingressi e delle uscite PLC e degli encoder.
• Messaggi funzionali utili all’operatore.
• Dati operativi in tempo reale.



Lingue selezionabili: Italiano, Inglese, Spagnolo, Portoghese, Cinese, Russo, Francese, Tedesco.



• Porta USB: adatta a scaricare il database dei programmi gomitolo su pen drive, in modo da avere una copia dei programmi e trasferirli da una macchina all’altra.
• Chiave hardware blocco programmazione.
• Controllo automazione tramite PLC con motion control integrato.
• Tower lamp multicolore per segnalazioni.



La macchina è inoltre dotata di:



• Apertura e chiusura automatica dei fusi.
• Regolazione simultanea del diametro dei fusi.
• Taglio automatico del filo con dispositivo di bloccaggio code automatico per il ciclo successivo.
• Dispositivo rilascio fili in automatico durante il ciclo di avvolgimento.
• Movimentazione del banco fusi controllato tramite cilindro motorizzato.
• Cantra adatta a rocche di filato con posizione di riserva.
• Lame tagliafilo in acciaio K100 temprato.
• Dispositivo di infilaggio pneumatico del filo nelle alette avvolgitrici (una valvola per aletta).
• Trasmissione a cinghie dentate.



Dispositivi di sicurezza conformi alle normative di sicurezza UE e USA:



• Barriere di sicurezza fotoelettriche rilevamento presenza operatore anteriore e posteriore Sil3 Type 4 interfacciate a relè di sicurezza.



DATI TECNICI:


Tensione: Trifase 400V-50/60 Hz + terra (altre tensioni su richiesta).
Potenza totale installata: da 3.0 a 5.0 kW.
Pressione aria richiesta: 6 bar.
Consumo aria: max 10 Nl/min.
Colore: Bianco avorio RAL1013 – Rosso RAL3000.

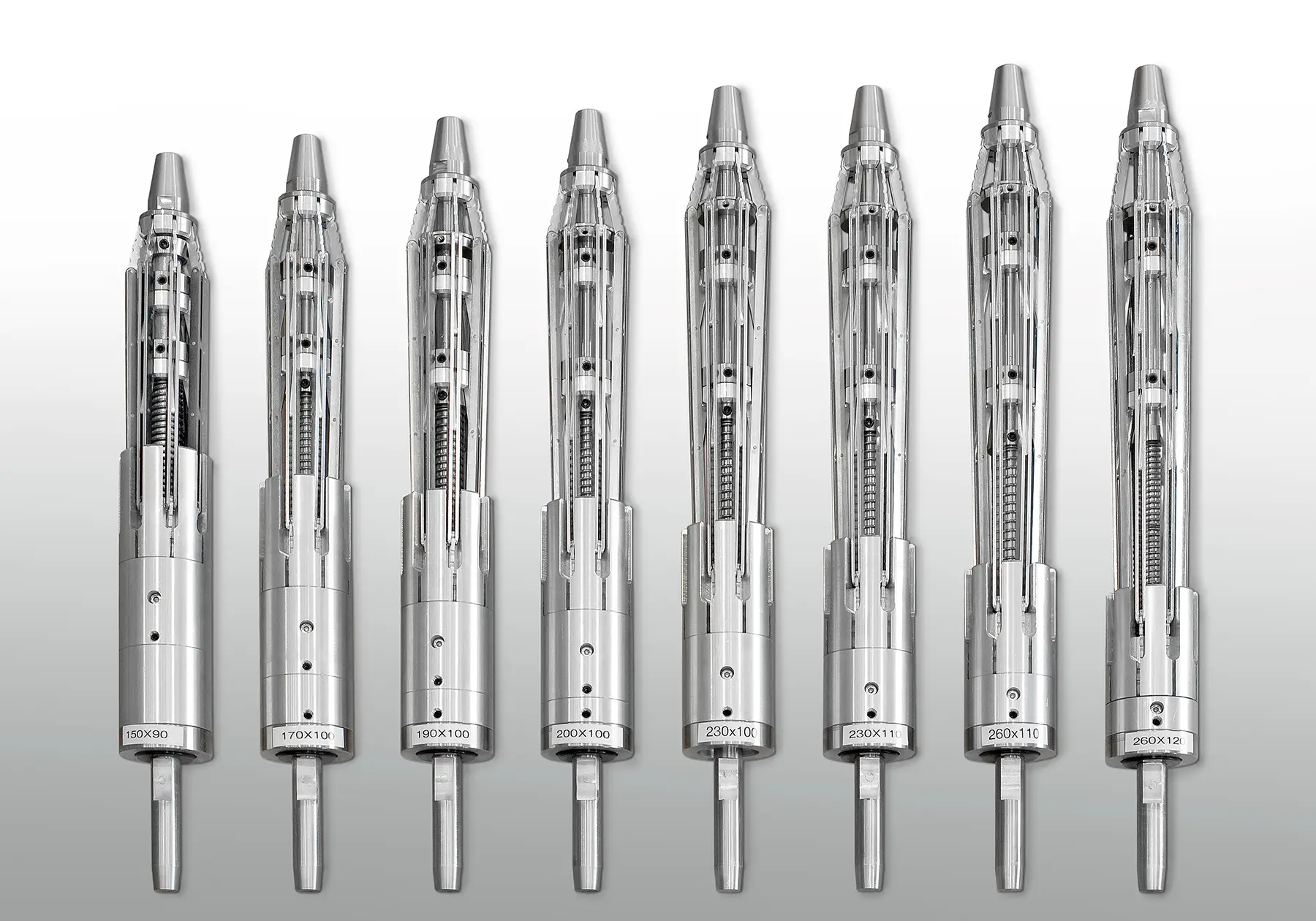

FUSI:



• Fusi ad espansione rigidi a bacchetta tipo FR.
• Fusi ad espansione a molla tipo FU.

Per modelli e dimensioni vedere file PDF.



OPZIONALI:



• Nastro trasportatore comandato da inverter.

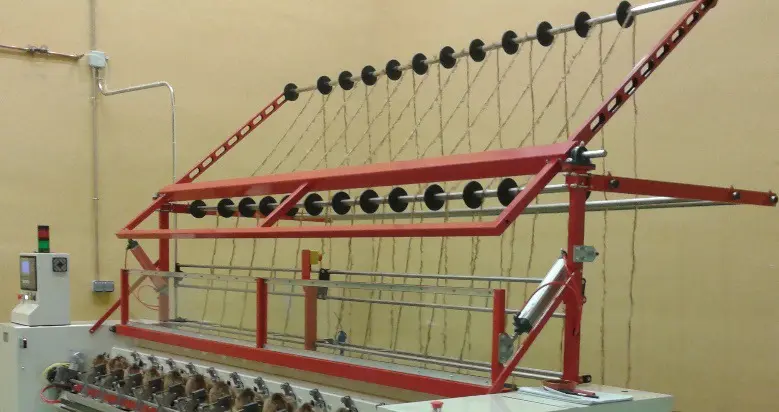

• Rastrelliera ad azionamento pneumatico adatta a facilitare lo svolgimento del filato in focacce.

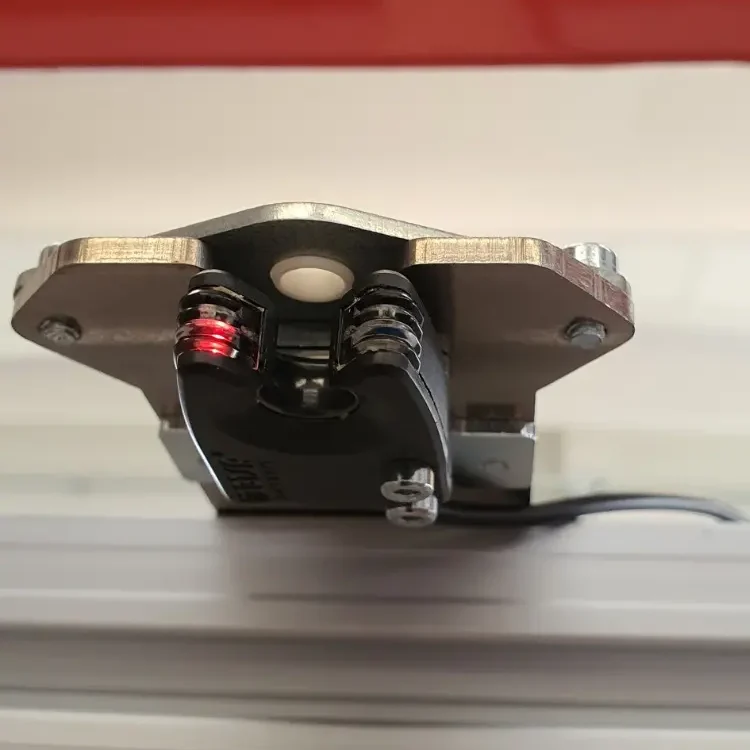

• Dispositivo di controllo rottura dei fili sensorizzato (sensori BTSR IS3F) dotato di sistema self-adapting in grado di rilevare la presenza del filato nell’aletta avvolgitrice ad inizio ciclo, in modo da escludere automaticamente il sensore in caso di assenza del filo.

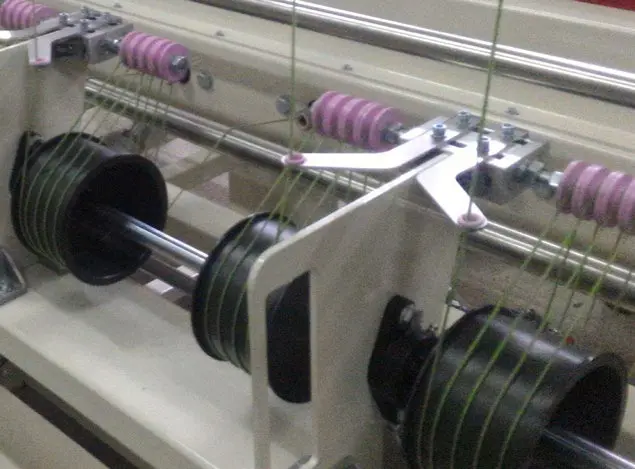

• Dispositivo alimentatore elettronico positivo del filato.



Dichiarazione di conformità CE in accordo con le normative vigenti.
