ROTOSTEAM è un moderno vaporizzo in continuo per filati a teste completamente indipendenti adatta a retrarre e volumizzare una vastissima gamma di filati per aguglieria e maglieria con titoli da 0,5 N a 6 Nm.



ROTOSTEAM è stato progettato per essere collegato a qualsiasi tipo di roccatrice e focacciatrici e gomitolatrice semiautomatica e automatica.



Ideale per essere collegato in particolare a gomitolatrici automatiche FC34-NX e focacciatrici TRIAX EVO.



PRINCIPIO DI FUNZIONAMENTO:

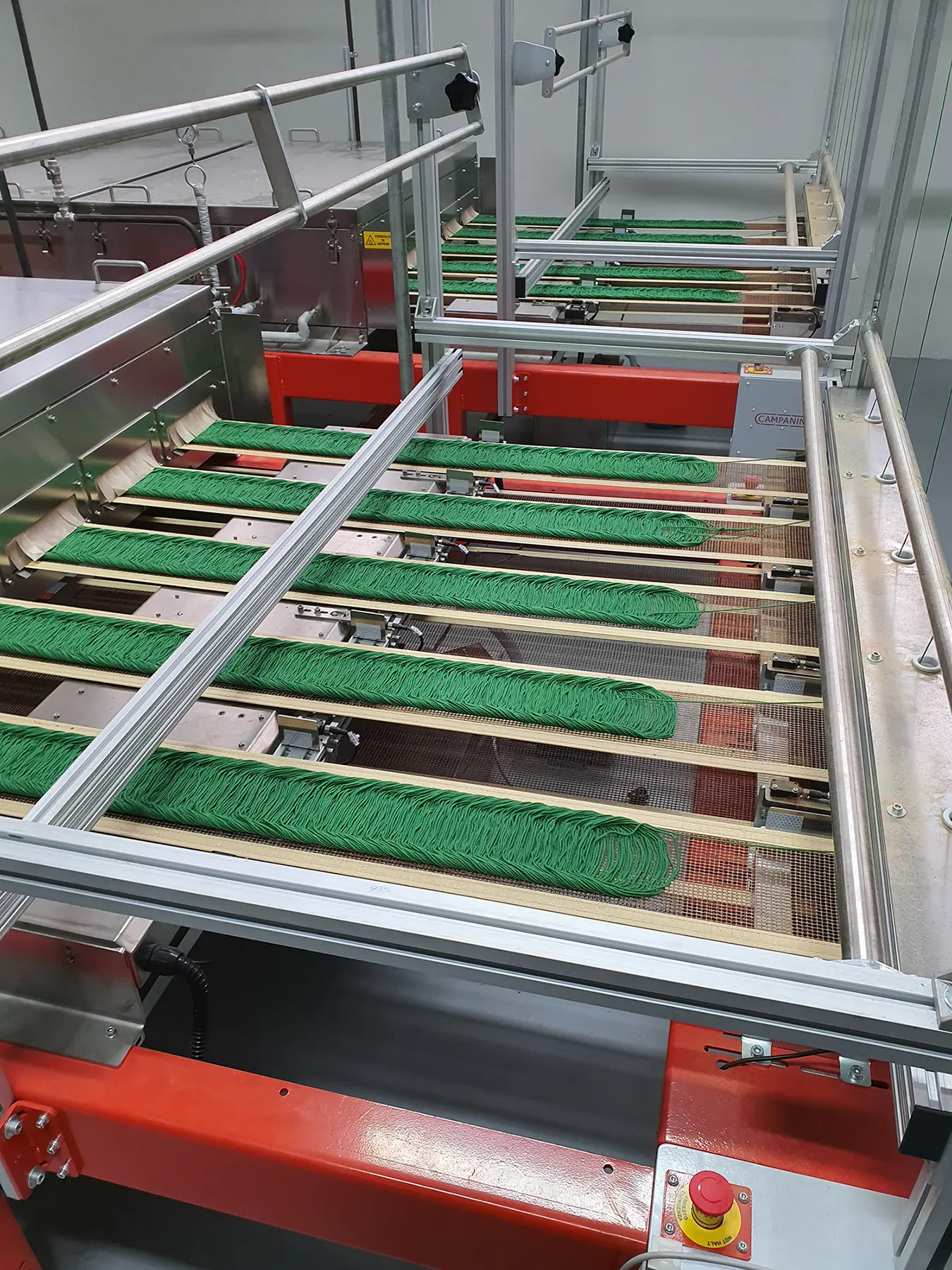

Il filato proveniente da rocche o spole viene depositato sul nastro trasportatore tramite un’aletta che avvolge il filato su di un rocchetto in alluminio anodizzato duro per poi essere scaricato a forma di spire su di un nastro trasportatore che lo convoglia nella camera di vaporizzazione.



Qui il vapore agisce sul filato, provocandone il restringimento e l’aumento di volume.



Il vapore viene iniettato sotto pressione nella camera di vaporizzazione; al raggiungimento della temperatura preselezionata, la valvola elettrica interrompe l’immissione del vapore.



Il filato voluminizzato passa attraverso la zona di raffreddamento ed è quindi pronto per essere avvolto in gomitoli, rocche oppure focacce (spirowaps).



Un sistema di fotocellule sincronizza automaticamente il vaporizzo ROTOSTEAM alla gomitolatrice, focacciatrice oppure roccatrice.



CARATTERISTICHE TECNICHE:



• Numero teste: 4, 5, 6, 8 e 10.
• Teste completamente indipendenti
• Configurazione a UNO o DUE fili per pista.
• Deposito filato tramite alette avvolgitrici in tubo in acciaio inossidabile e rocchetti in alluminio con anodizzazione dura.



Pannello 7″ touch screen a colori dove è possibile programmare:



• Velocità di avvolgimento regolabile da 10 a 600 mt/min.
• Tempo di vaporizzazione regolabile da 20 a 300 sec.
• Senso di rotazione dell’avvolgitore (orario – antiorario)



Il pannello è in grado di visualizzare anche i messaggi utili all’operatore, quali:



• Messaggi di allarme
• Status degli ingressi e delle uscite PLC
• Messaggi funzionali utili all’operatore



Lingue selezionabili: Italiano, Inglese, Spagnolo, Portoghese, Cinese, Russo, Francese, Tedesco.



• Tower lamp che avvisa automaticamente l’operatore nel caso di una rottura di un filo oppure in caso di allarme generico.
• Chiave di blocco della programmazione
• Sensori rottura filo tipo BTSR IS3-F posizionati all’ingresso del dispositivo avvolgitore.
• Rastrelliera di entrata e di uscita con passafili e bilanceri di tensionamento del filato.
• Inserimento pneumatico del filo nel dispositivo di avvolgimento.
• Cantra portarocche con 4 posizioni di riserva.



Camera di vaporissaggio con lunghezza di mt. 1,6 oppure 2.7 CON DOPPIO RADIATORE RISCALDANTE INTERNO ALIMENTATO DA VAPORE (Dispositivo HCS): NO ACQUA RISCALDATA CON RESISTENZE ELETTRICHE, solo vapore e calore per ottenere un’umidità controllata sul filato per lavorazione di filati delicati o che assorbono molta umidità.



• Elettrovalvola per inserimento vapore a comando pneumatico con dispositivo DSV atto a eliminare automaticamente la condensa residua nei tubi di immissione vapore prima dell’immissione dello stesso nella camera di vaporizzazione.
• Temperatura di vaporissaggio: programmabile fino a 98°C (s.l.m.)
• Set di ventole di raffreddamento filato all’uscita della camera di vaporizzo (n°2 ventole per pista).
• Set di fotocellule (una per pista) posizionate a fine nastri atte a sincronizzare il vaporizzo alla gomitolatrice, focacciatrice o roccatrice.
• Set di fotocellule (una per pista) posizionate all’uscita della camera di vaporizzo atte a sincronizzare la gomitolatrice, la focacciatrice o la roccatrice al vaporizzo.
• Predisposizione per collegamento per la sincronizzazione tra le due macchine (start/stop in automatico) tramite spina multipolare.
• Controllo automazione tramite PLC
• Pressione vapore consigliata: da 5 a 7 bar.



DATI TECNICI:



• Controllo automazione tramite PLC.
• Pressione aria: 6 bar – Consumo: 4 Nl/min
• Tensione trifase 400Vac + Terra – 50/60Hz
• Potenza installata: da 3 a 6 kw
• Colore: Fucsia RAL4006 e Grigio RAL9006



Dichiarazione di conformità CE in accordo con le normative vigenti

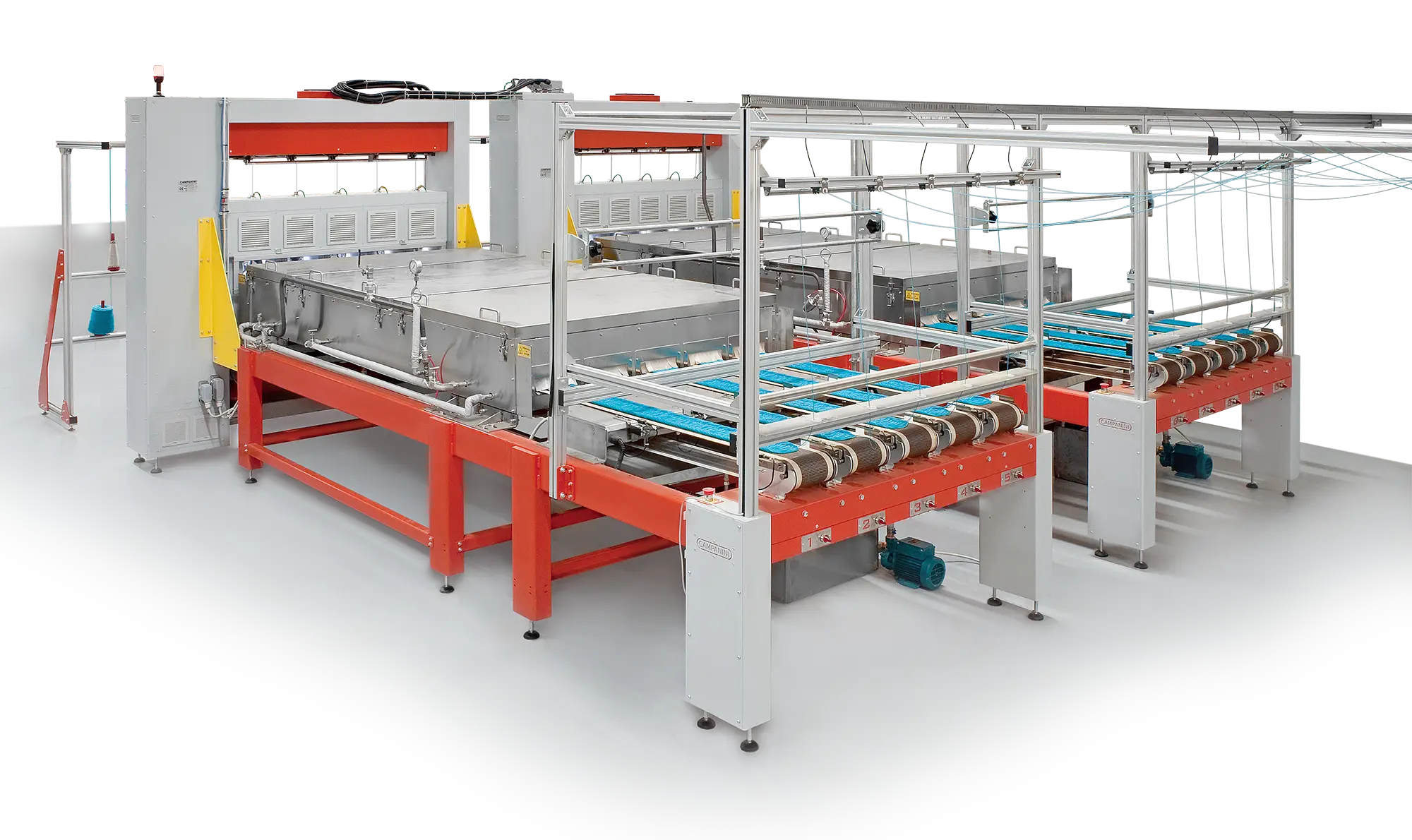

Vaporizzo in continuo ROTOSTEAM collegato a focacciatrice TRIAX EVO.

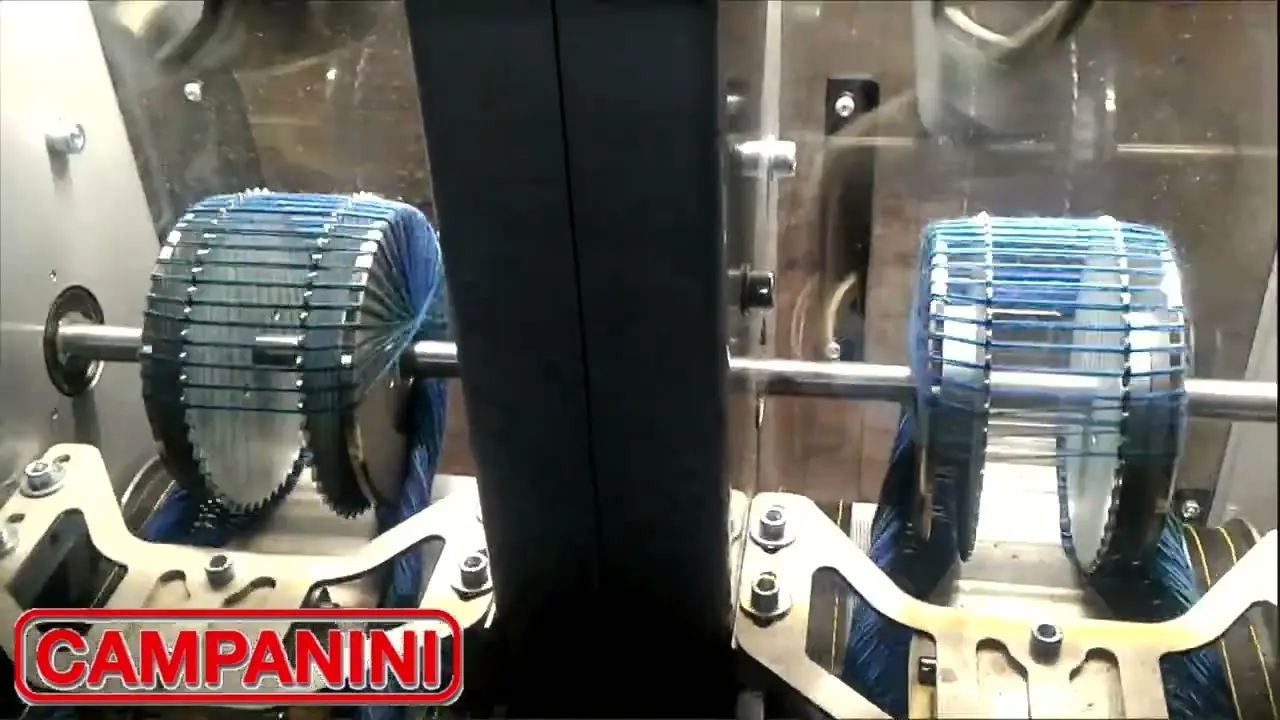

Filato all’uscita del dispositivo di avvolgimento
