FC34-NX

Gomitolatrice automatica

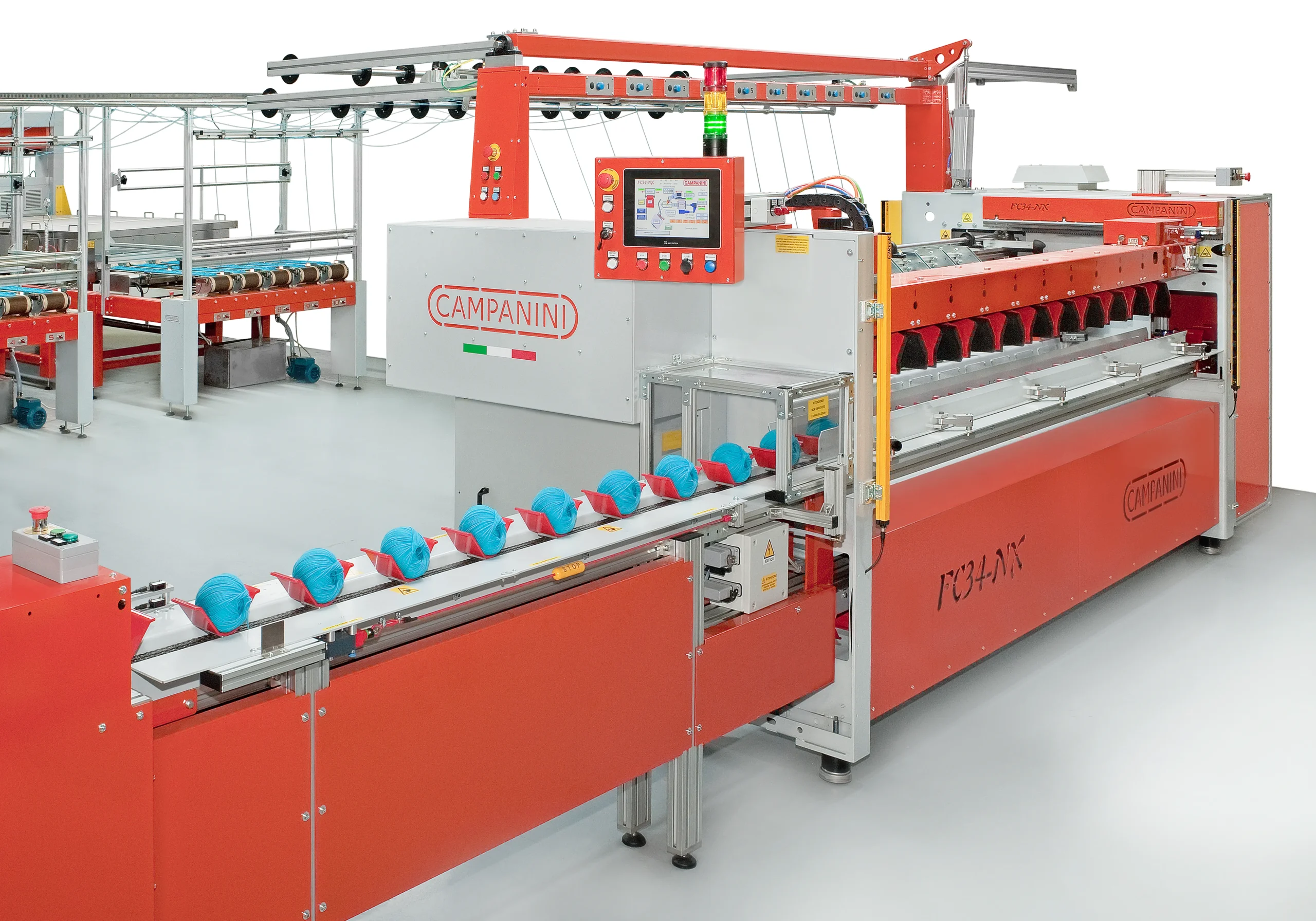

La FC34-NX è una macchina gomitolatrice automatica ad alte prestazioni, adatta alla produzione di gomitoli in lana, acrilico, cotone, filati fantasia e misti, nonché fibre similari, con titolo del filato da Nm 0,5 a Nm 7,0 e peso da 20 a 150 grammi, con lunghezza massima di 23 cm.

La gomitolatrice FC34-NX è dotata del più avanzato sistema per il controllo della forma e del disegno del gomitolo mai realizzato.

Le gomitolatrici automatiche FC34-NX possono essere direttamente collegate a:

UNITÀ USCITA LIBERA GOMITOLI (ideale per gomitoli a focaccina).
Fascettatrice automatica BAN305 (ideale per fascettare in automatico gomitoli classici).
Vaporizzo in continuo ROTOSTEAM.

CARATTERISTICHE TECNICHE:

Numero di posizioni di avvolgimento: 10, 12, 16 e 20.

Il sistema di controllo programmabile multilingue touch screen di 9,7″ a colori consente la gestione completa dei parametri operativi, tra cui:

Velocità di avvolgimento, regolabile da 50 a 1240 rpm.
Movimento del banco fusi per la definizione della forma del gomitolo.
Disegni del gomitolo e accostamenti del filo con rapporti variabili da 1:2.000 a 1:600.000.

Il sistema è in grado di modificare automaticamente il disegno fino a quattro volte durante il ciclo di avvolgimento, permettendo la realizzazione di gomitoli più voluminosi e soffici.

Diametro dei fusi.
Posizioni di taglio del filo.
Posizioni di rilascio automatico delle estremità del filo.
Posizione della barra di estrazione gomitoli.
Velocità alimentatore elettronico del filo.

Il sistema è in grado di cambiare automaticamente la velocità dell’alimentatore, cambiando tensione al filo durante il ciclo di avvolgimento, permettendo di modificare la tensione del filo per la realizzazione di gomitoli più voluminosi e soffici oppure compatti.

Tutti i parametri operativi possono essere memorizzati in 200 programmi, facilmente richiamabili di volta in volta secondo le esigenze produttive.

Il pannello consente la visualizzazione di messaggi utili all’operatore, quali:

Messaggi di allarme con cronologia.
Stato degli ingressi e delle uscite PLC e degli encoder.
Messaggi funzionali utili all’operatore
Dati operativi in tempo reale.

Lingue selezionabili: Italiano, Inglese, Spagnolo, Portoghese, Cinese, Russo, Francese, Tedesco.

Porta USB: adatta a scaricare il database dei programmi gomitolo su pen drive, in modo da avere una copia dei programmi e trasferirli da una macchina all’altra
Chiave hardware blocco programmazione
Controllo automazione tramite PLC con motion control integrato.
Tower lamp multicolore per segnalazioni.
Sistema di avvolgimento ad alte prestazioni con velocità fino a 1240 rpm e bilanciamento dinamico delle alette in grado di ridurre al minimo le vibrazioni della macchina.
Alimentatore elettronico del filo che regola e mantiene costante la tensione del filato in ingresso all’unità di avvolgimento.
Estrazione automatica dei gomitoli con inserimento automatico del capo tagliato all’interno dei gomitoli stessi.
Espulsione automatica dei gomitoli sottopeso o incompleti.
Pinze estrazione gomitoli in alluminio (resistenti e leggere).
Taglio automatico del filo con dispositivo di bloccaggio code automatico per il ciclo successivo.
Dispositivo rilascio fili in automatico durante il ciclo di avvolgimento.
Movimentazione del banco fusi controllato tramite cilindro motorizzato.
Cantra adatta a rocche di filato con posizione di riserva.
Lame tagliafilo in acciaio K100 temprato.
Dispositivo di infilaggio pneumatico del filo nelle alette avvolgitrici (una valvola per aletta).
Catena trasporto gomitoli con vassoi in alluminio (resistenti e leggeri).
Sensori di rottura filo (BTSR ISF-3) con sistema self-adaptive.
Controllo elettronico fusi con fotocellule laser per il rilevamento di gomitoli incompleti o non estratti.
Dispositivi di sicurezza conformi alle normative di sicurezza UE e USA:
- Barriere di sicurezza fotoelettriche rilevamento presenza operatore anteriore e posteriore e posteriore alta Sil3 Type 4 interfacciate a relè di sicurezza
Minicomputer interno NUC per connessione remota, con videocamera integrata per un servizio di assistenza post-vendita rapido ed efficace.
