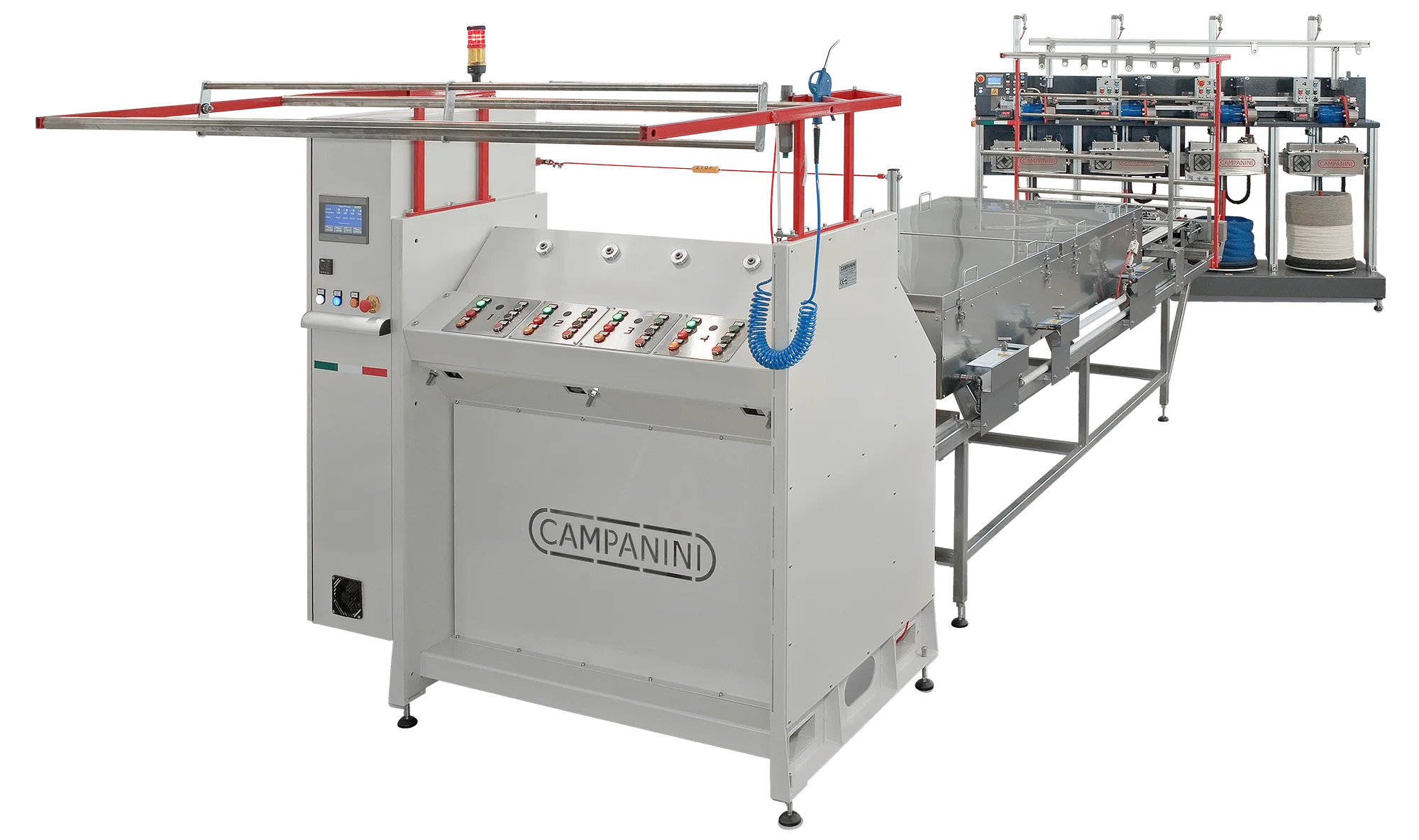

VAPORADA è un moderno vaporizzo in continuo per filati a teste completamente indipendenti adatta a retrarre e volumizzare una vastissima gamma di filati per aguglieria e maglieria con titoli da 0,4 N a 10 Nm.

VAPORADA è stato progettato per essere collegato a qualsiasi tipo di roccatrice e focacciatrice.

CARATTERISTICHE TECNICHE

• Numero teste: 4
• Teste completamente indipendenti
• Configurazione: a UNO o DUE fili per pista
• Deposito filato tramite avvolgitore ad alta velocità e guide in alluminio con anodizzazione dura:
  • Guide tipo L60 per filati da 0,5 Nm a 5 Nm
  • Guide tipo L46 per filati da 5 Nm a 10 Nm
• Pannello 7″ touch screen a colori dove è possibile programmare:
  • Velocità di avvolgimento regolabile da 10 a 600 mt/min
  • Tempo di vaporizzazione regolabile da 20 a 300 sec
  • Senso di rotazione dell’avvolgitore (orario – antiorario)
• Il pannello è in grado di visualizzare anche i messaggi utili all’operatore, quali:
  • Messaggi di allarme
  • Status degli ingressi e delle uscite PLC
  • Messaggi funzionali utili all’operatore
• Lingue selezionabili: Italiano, Inglese, Spagnolo, Portoghese, Cinese, Russo, Francese, Tedesco

• Tower lamp che avvisa automaticamente l’operatore nel caso di una rottura di un filo oppure in caso di allarme generico
• Chiave di blocco della programmazione

• Sensori rottura filo tipo BTSR IS3-F posizionati all’ingresso del dispositivo avvolgitore
• Rastrelliera di entrata e di uscita con passafili e bilanceri di tensionamento del filato
• Inserimento pneumatico del filo nel dispositivo di avvolgimento
• Cantra portarocche con 4 posizioni di riserva
• Camera di vaporissaggio con lunghezza di mt. 2.7 CON DOPPIO RADIATORE RISCALDANTE INTERNO ALIMENTATO DA VAPORE (Dispositivo HCS): NO ACQUA RISCALDATA CON RESISTENZE ELETTRICHE, solo vapore e calore per ottenere un’umidità controllata sul filato per lavorazione di filati delicati o che assorbono molta umidità
• Elettrovalvola per inserimento vapore a comando pneumatico con dispositivo DSV atto a eliminare automaticamente la condensa residua nei tubi di immissione vapore prima dell’immissione dello stesso nella camera di vaporizzazione
• Temperatura di vaporissaggio: programmabile fino a 98°C (s.l.m.)
• Set di ventole di raffreddamento filato all’uscita della camera di vaporizzo (n°2 ventole per pista)
• Set di 4 fotocellule (una per pista) posizionate a fine nastri atte a sincronizzare il vaporizzo alla focacciatrice o roccatrice
• Set di 4 fotocellule (una per pista) posizionate all’uscita della camera di vaporizzo atte a sincronizzare la focacciatrice o roccatrice al vaporizzo
• Predisposizione per collegamento a focacciatrice e roccatrice per la sincronizzazione tra le due macchine (start/stop in automatico) tramite spina multipolare
• Controllo automazione tramite PLC
• Pressione vapore consigliata: da 5 a 7 bar

ULTERIORI DATI TECNICI

• Controllo automazione: tramite PLC
• Pressione aria: 6 bar – Consumo: 4 Nl/min
• Tensione: trifase 400Vac + Terra – 50/60Hz
• Potenza installata: 3,5 kw
• Colore: Bianco Avorio RAL1013 e Rosso RAL3000

Dichiarazione di conformità CE in accordo con le normative vigenti
