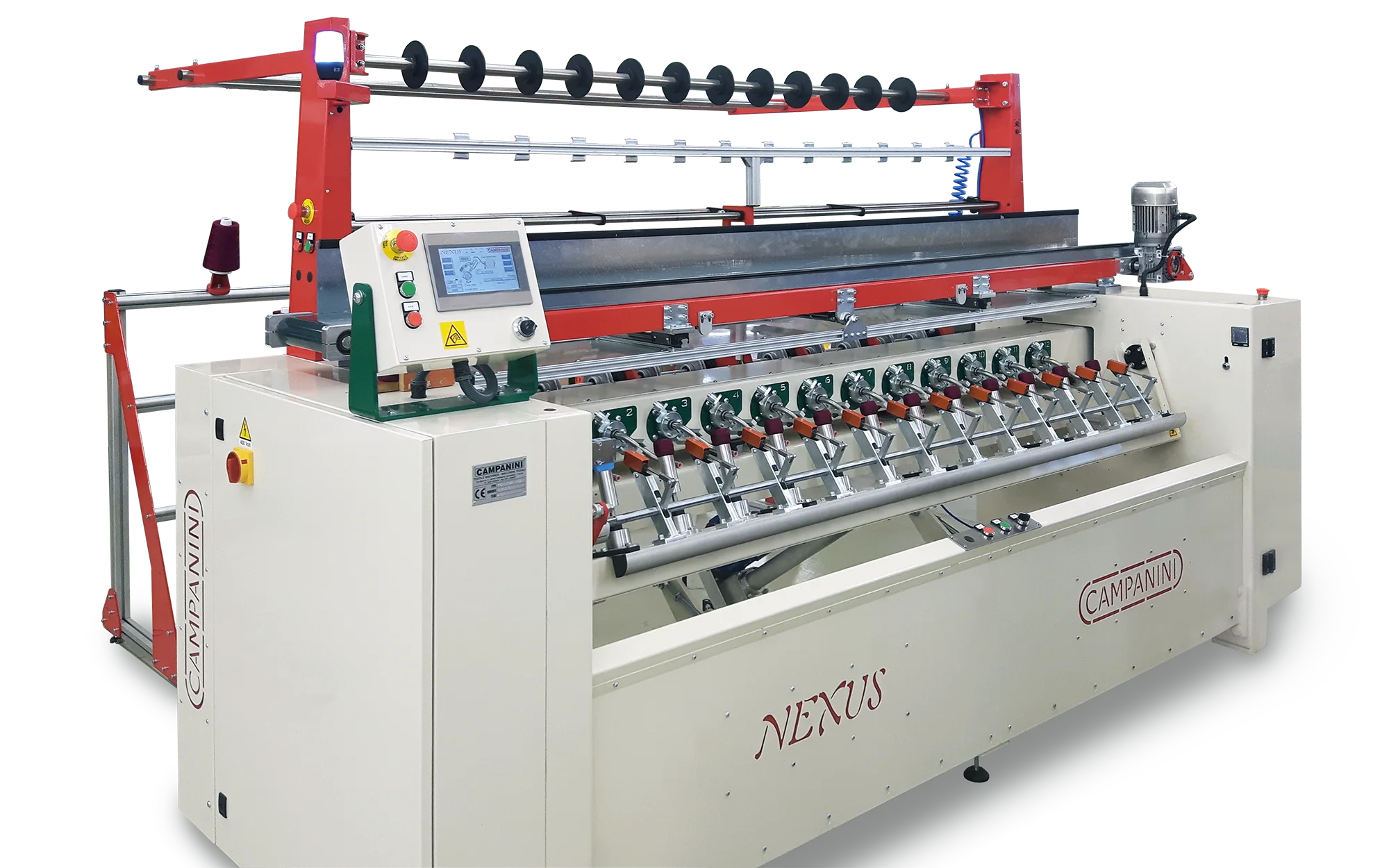

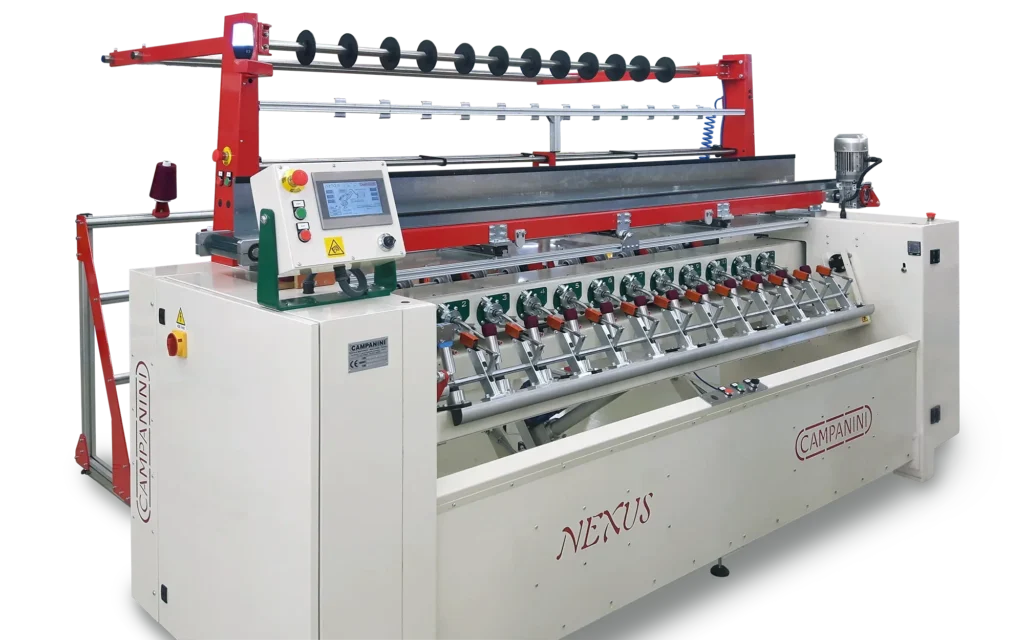

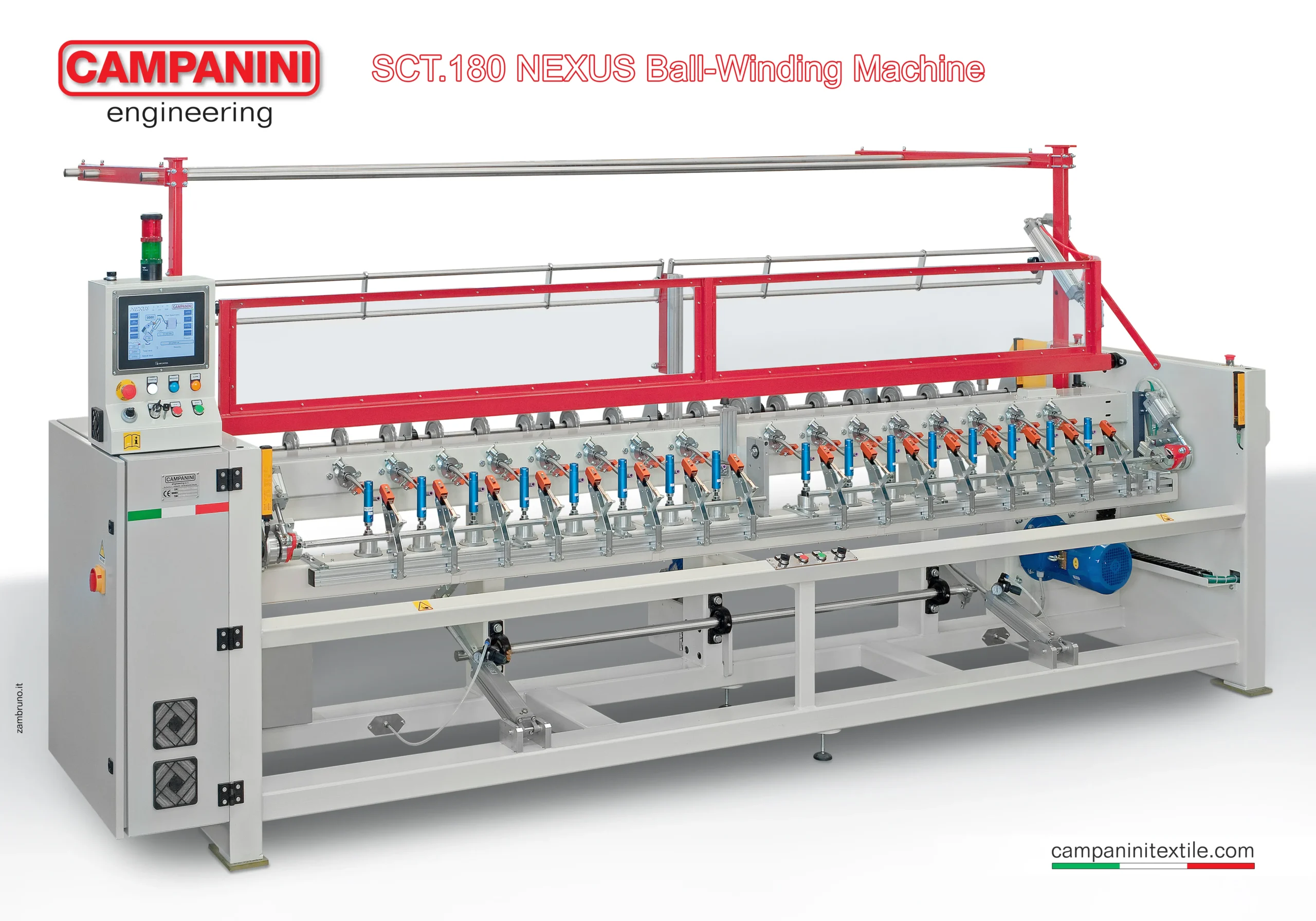

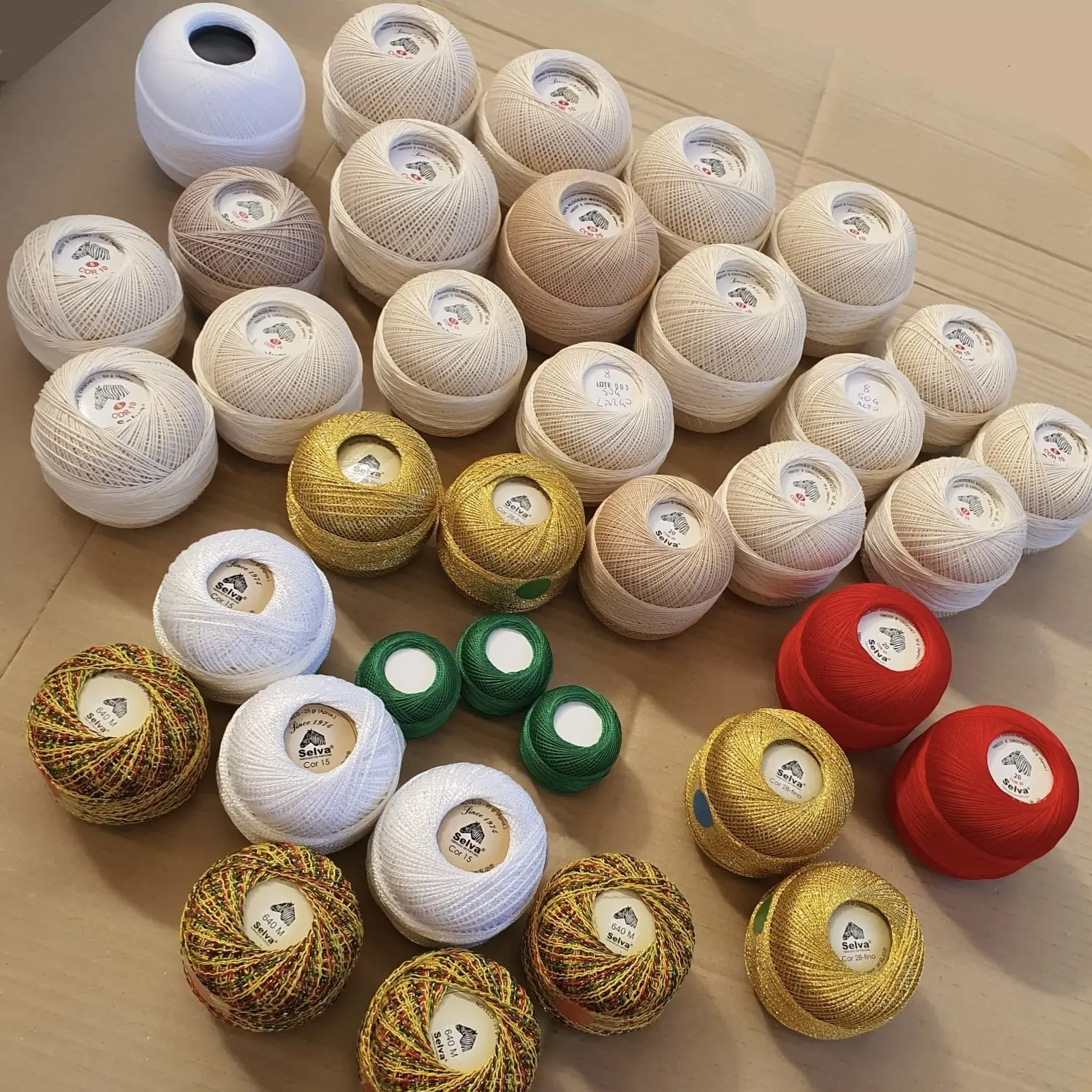

La gomitolatrice semiautomatica elettronica SCT.180 NEXUS è stata progettata per la produzione di gomitoli di alta qualità in cotone, cotone mercerizzato e fibre similari da 5 a 40 g.



La macchina è dotata del sistema elettronico di controllo del disegno e della forma del gomitolo più avanzato al mondo.



CARATTERISTICHE TECNICHE:



Numero di posizioni di avvolgimento: 10, 12, 16 e 20.



Il sistema di controllo programmabile multilingue touch screen NEXUS di 9,7″ a colori consente la gestione completa dei parametri operativi, tra cui:



• velocità di avvolgimento, regolabile da 50 a 1240 rpm.
• movimento del banco fusi per la definizione della forma del gomitolo
• disegni del gomitolo e accostamenti del filo con rapporti variabili da 1:2.000 a 1:600.000.



Il sistema è in grado di modificare automaticamente il disegno fino a quattro volte durante il ciclo di avvolgimento, permettendo la realizzazione di gomitoli più voluminosi e soffici.



Tutti i parametri operativi possono essere memorizzati in 200 programmi, facilmente richiamabili di volta in volta secondo le esigenze produttive.



Il pannello è in grado di visualizzare anche i messaggi utili all’operatore, quali:



• • Messaggi di allarme con cronologia

• • Status degli ingressi e delle uscite PLC e degli encoders

• • Messaggi funzionali utili all’operatore

• • Real time working data.



Lingue selezionabili: Italiano, Inglese, Spagnolo, Portoghese, Cinese, Russo, Francese, Tedesco.



• • Porta USB: adatta per scaricare il database dei programmi gomitolo su pen drive, in modo da avere una copia dei programmi e trasferirli da una macchina all’altra

• • Chiave hardware blocco programmazione

• • Controllo automazione tramite PLC con motion control integrato.
  • Tower lamp multicolore per segnalazioni.



La macchina è inoltre dotata di:



• • Taglio automatico del filo con dispositivo di bloccaggio code automatico per il ciclo successivo.

• • Dispositivo rilascio fili in automatico durante il ciclo di avvolgimento.

• • Movimentazione del banco fusi controllato tramite cilindro motorizzato.

• • Cantra adatta per rocche di filato con posizione di riserva.

• • Lame tagliafili in acciaio K100 temprato.

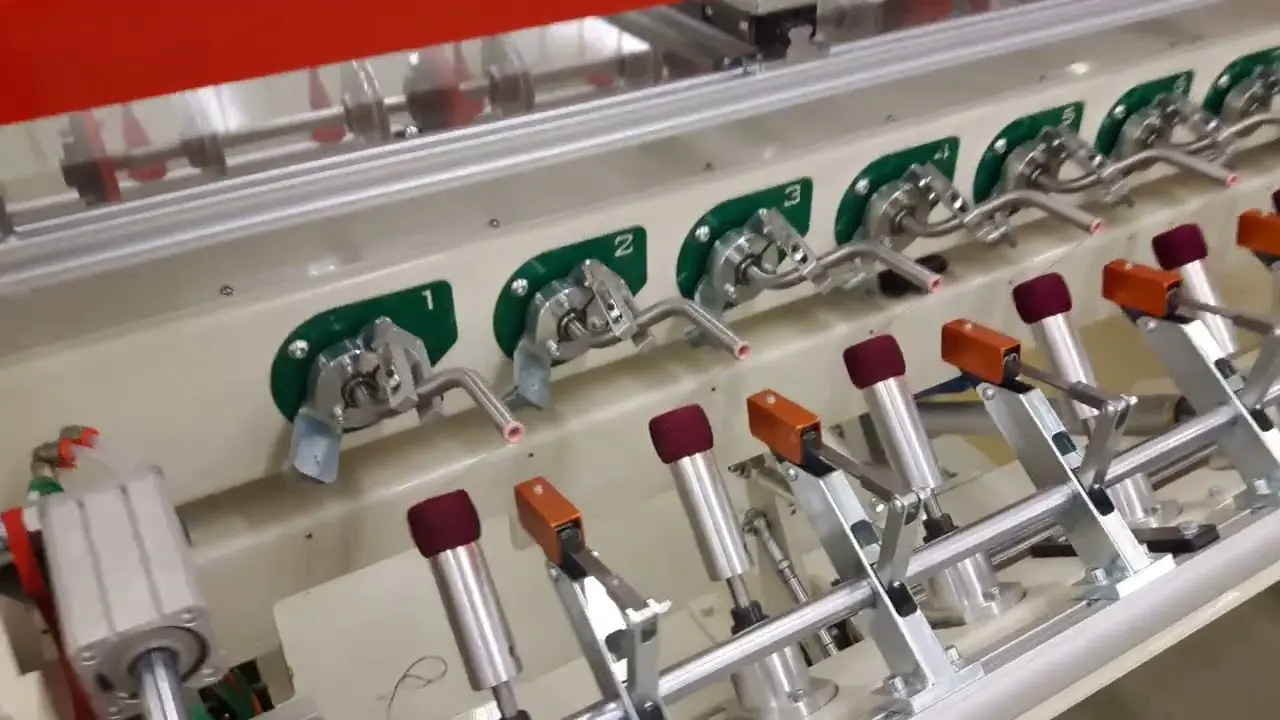

• • Dispositivo di infilaggio pneumatico del filo nelle alette avvolgitrici (una valvola per aletta).

• • Trasmissione a cinghie dentate.
  • Dispositivo alimentatore elettronico positivo del filato (tipo adatto per cotone).



Dispositivi di sicurezza conformi alle normative di sicurezza UE e USA:



• • Barriere di sicurezza fotoelettriche rilevamento presenza operatore anteriore e posteriore Sil3 Type 4 interfacciate a relè di sicurezza
  • Cancello automatico di sicurezza, con chiusura automatica all’avvio del ciclo e apertura automatica in fase di arresto durante il ciclo di taglio



DATI TECNICI:



Tensione: Trifase 400V-50/60 Hz + terra (altre tensioni su richiesta)

Potenza totale installata: da 3.0 a 5.0 Kw

Pressione aria richiesta: 6 bar

Consumo aria: max 10 Nl/min

Colore: Bianco avorio RAL1013 – Rosso RAL3000.



FUSI:

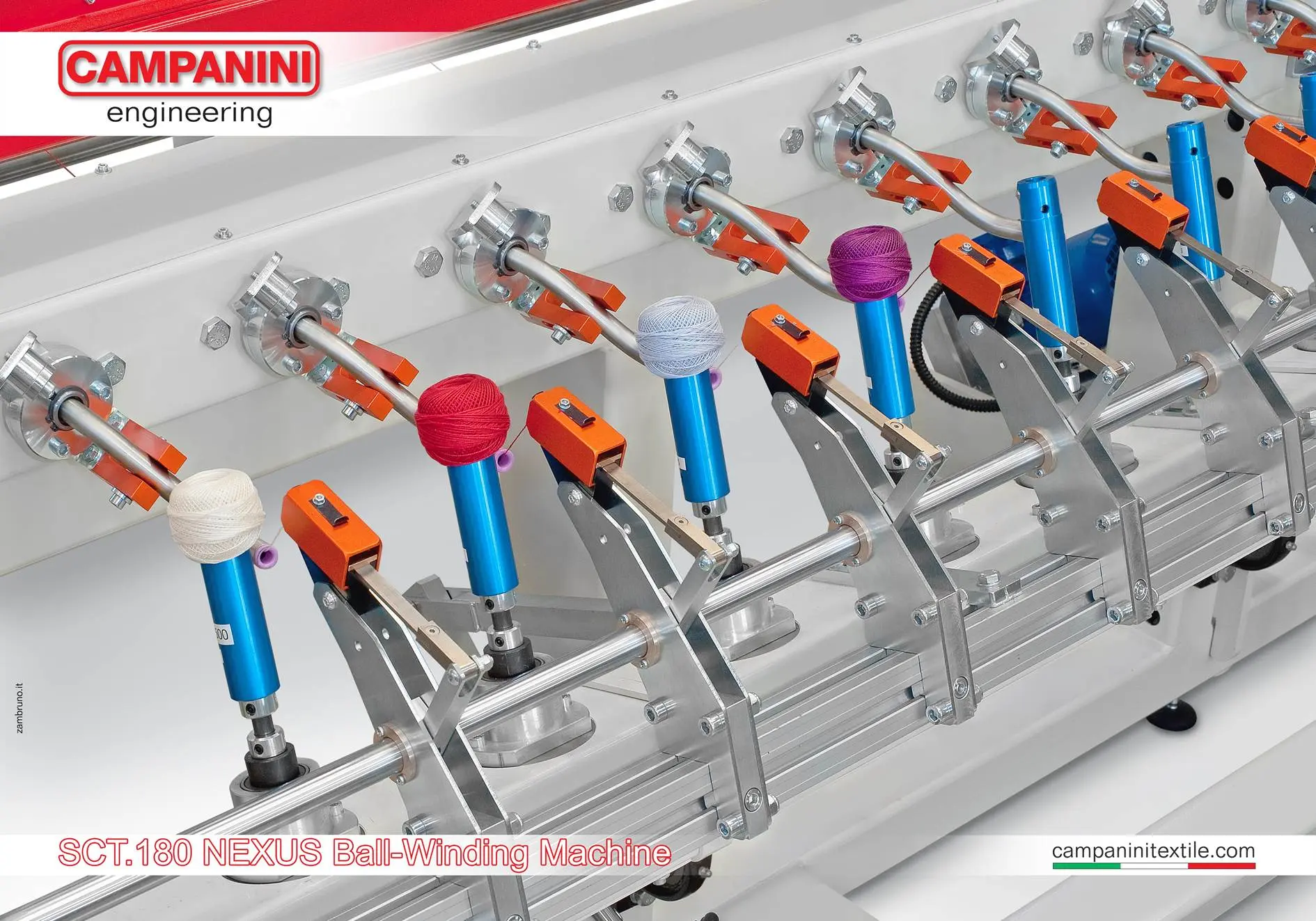

• Fusi esagonali fissi tipo HEX (esagonali).
• Fusi cilindrici fissi con sfere per bloccaggio tubetti tipo R.

Per modelli e dimensioni vedere file pdf



OPZIONALI:



• Nastro trasportatore comandato da inverter.
• Dispositivo di controllo rottura dei fili sensorizzato (sensori BTSR IS3F) dotato di sistema self-adapting in grado di rilevare la presenza del filato nell’aletta avvolgitrice ad inizio ciclo, in modo da escludere automaticamente il sensore in caso della sua mancanza del filo.



Dichiarazione di conformità CE in accordo con le normative vigenti
